图形化编程FPGA
一、概述
灵思创奇FPGA产品可提供nS级别的仿真精度,适合电力电子,电网等高速计算的场合。灵思创奇FPGA产品与MathWorks HDL编码器无缝集成™ 用于自动生成HDL代码的工作流。许多MathWorks工具和工具箱,如Simulink、Simscape™ 和Simcape电气公司™支持此工作流。
二、选型表及详细参数
序号 | 类别 | 型号 | 参数 |

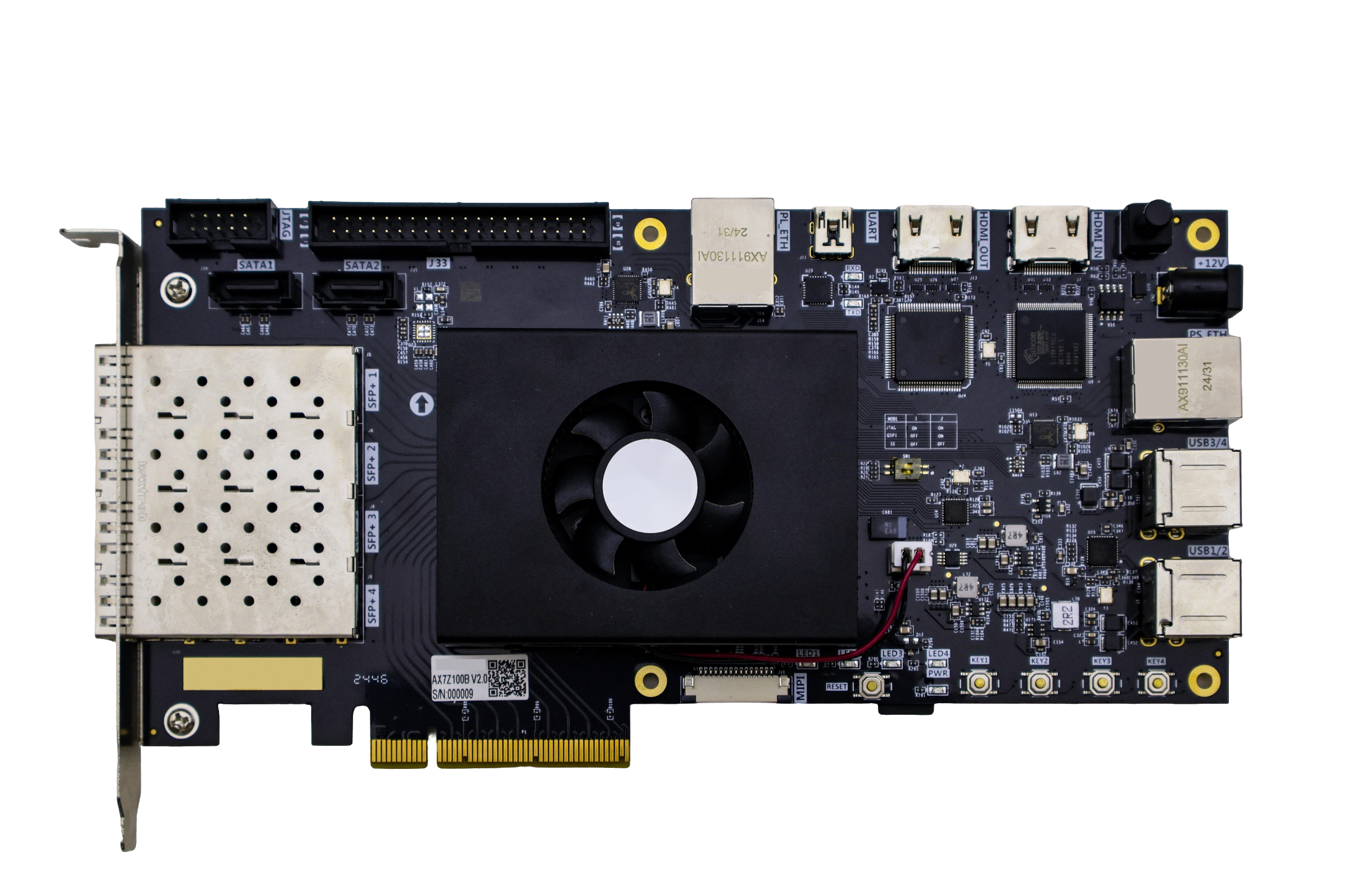

1 | FPGA板卡 | Links-IPCe-FPGA-02 | PCIe接口,板载32路高速DIO,TTL电平,采样率10M,可通过软件配置输入或输出;板载4路光纤接口,可扩展外围高速IO模块;核心FPGA逻辑部分的主要参数如下: 逻辑单元 Logic Cells:1143K; Flip-Flop:1045K; Block RAM:36Mb; GTY 28Gb/s X 24,GTH 16Gb/s X 32收发器及 100G Ethernet |
2 | FPGA板卡 | Links-IPCe-FPGA-03 | PCIEx8接口,板载32路高速DIO,TTL电平,采样率10M,可通过软件配置输入或输出;板载4路光纤接口,可扩展外围高速IO模块;核心FPGA逻辑部分的主要参数如下: 逻辑单元 Logic Cells:444K; 查找表 LUTs: 277400; 触发器(flip-flops):554,800; 乘法器 18x25MACCs:2020; Block RAM:26.5Mb; 16 路高速 GTX 收发器,支持 PCIE Gen2x8; PS 系统部分的主要参数如下: 基于 ARM 双核 CortexA9 的应用处理器,ARM-v7 架构 高达 800MHz; 每个 CPU 32KB 1 级指令和数据缓存,512KB 2 级缓存 2 个 CPU 共享; 片上 boot ROM 和 256KB 片内 RAM; 外部存储接口,支持 16/32 bit DDR2、DDR3 接口。 |
3 | FPGA板卡 | Links-IPCe-FPGA-04 | pxie接口,核心FPGA芯片采用XILINX XC7K325T-FFG900-2,DDR3 64位(4颗16位组成),默认2G字节;PCIE 2.0X8 理论带宽40Gbps,支持FMC扩展;FPGA核心参数如下: 逻辑单元:326,080 查找表:203,800 触发器:407,600 Block RAM:16,020Kb DSP 处理单元:840 |
